無料で使えるCADアプリ「DraftSight」スゲーよ!

コンピュータグラフィック

AutoCADは以前の仕事で必須ツールになって基本的な機能は使えるように学習済みなのですが、その後、CADなんか全然関係のない仕事をしててもう使うことは無いだろうなって思っていたら、バイト先の電気施工会社でAutoCADを使えるとなったら図面を描く仕事が回ってきたりで、結局CAD使う仕事もやらなきゃいけないのかと言うのを昨年経験したところです。

そのバイト先はもう辞めたのですが、先日、業務用PCのメンテナンスを頼まれて訪問した際に、AutoCADのバージョンの話になりました。私のはLT版の2006で、もはやWindows 7 64bit版にはインストール出来ないし、自宅でCAD図面書く為にまたCADを買う(バージョンアップ)とかありえんなと思ってました。

元バイト先でもAutoCAD LTのバージョンが混在していて、UI的にリボンメニューのUIが使いづらいのでクラシックモード(旧来のツールバー)にして使っているとかで、そろそろリボンUIに変更した方が良いのかな?って相談を受けたりもしたのですが、上位互換のあるものなので、古いバージョンの形式で保存する様にしておけば良いんじゃないですか?的な回答をしたところです。

ま、新しいAutoCADを使っていても、機能を全然使いこなしていませんからね。それで十分じゃないかなと思った訳ですよ。AutoCADは機能がてんこ盛りなのもあって、伊達にめちゃ高い価格で販売されてないです。その一部しか使ってないのであれば、わざわざバージョンアップしなくても良いんじゃないかなって思うわけで。(取引先にはdxfで送ったりしてるの知ってるので)

最近、時々CAD図面をメール添付で送ってこられて、ネットワーク的な構成についてのアドバイスを求められることがありました。その際に私はDWGビューアーを使っているのですが、どこをどう変更したら良いとか、こうしたら良いとか、直接図面を編集できないのがもどかしい訳です。

かと言って、私が持ってる旧バージョンのAutoCAD LTを動かす為に、いちいちWindows XP環境を作ったり、確保しておいたりするのも(VMWareとかで可能ですが)無駄が多いので、それはやりたくないなと。dxfとdwg形式のCAD図面を開ける軽いCADって無いのかな?って思って調べたらありました。

DWG ファイル用の無償CADソフトウエア*: DraftSight – ダッソー・システムズ

早速64bit版のスタンドアロン版をセットアップしてみました。メールアドレスで登録するとアクティベーション用のURLがメールで送られてきます。そのURLにアクセスするとアクティベーション完了です。

使ってみて感激しました。まず動作が軽い。日本語ローカライズ済み。ツールバーはAutoCAD LTのそれと同じじゃないか?って思う位に違和感がありません。少なくとも私が覚えて使ってきた手法で描いてみた限りは、AutoCAD LTで覚えた手順でそのまま図面を描くことが出来ました。

めっちゃ感激した。こんなのを無料で使わせてもらっていいの?

どうやらこのメーカーは3D CADが主軸のメーカーらしく、もはや2D CADは評価版的な位置づけのものらしいです。2Dから3Dにステップアップしてくるユーザーの為の評価版。それがほぼAutoCAD LTと同等の使い勝手を実現しているという凄さ。

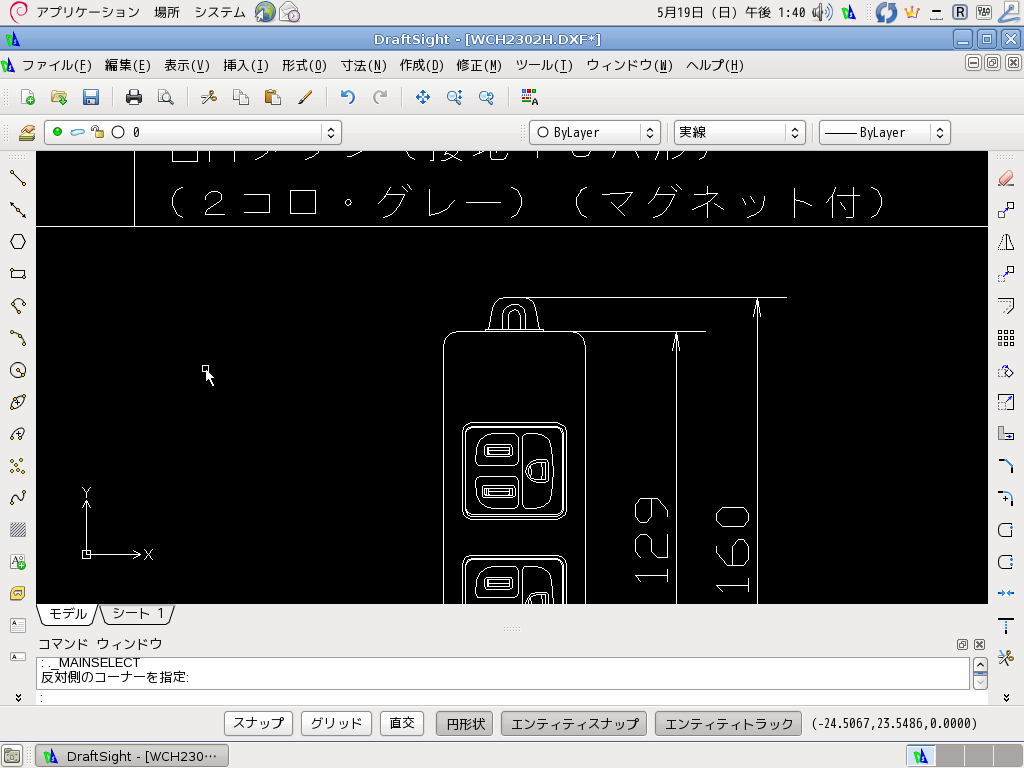

Ubuntu版(ベータ)をダウンロードして、debianで検証してみました。ちゃんと使えるし!(w

これ使わせて頂きますわー(w
